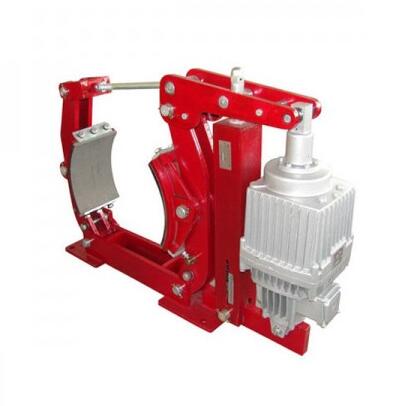

YWZ系列制动器YWZ制动器YWZ-400 YWZ-400/45 YWZ-400/90用途
YWZ系列电力液压块式制动器，采用MYT1系列推动器作为制动器的驱动装置。安装尺寸符合JB/ZQ4388-86标准。主要用于起重运输、冶金、矿山、港口、建筑等机械驱动装置的机械制动。
正常工作条件
环境温度-20℃～40℃；
完全相对湿度不大于90%；
在无爆炸危险的介质中，且介质中无足以腐蚀和破坏绝缘的气体和导电尘埃的环境中；
安装地点的海拔高度符合GB755-87标准，适用于三相380V，50Hz交流电源。
主要技术参数
型号 匹配推动器 制动力矩N.M 退矩 b C D d F G1 G2 H h1 i K M
YWZ-100/18 YT1-18ZB/2 40 0.6 70 137 100 13 75 125 125 384 100 40 110 138
YWZ-150/25 YT1-25ZB/4 100 0.6 90 154 150 17 100 170 170 437 140 60 150 138
YWZ-200/25 YT1-25ZB/4 200 0.7 90 154 200 17 100 195 195 440 170 60 175 156
YWZ-300/25 YT1-25ZC/4 320 0.7 140 154 300 22 130 280 280 692 240 80 250 200
YWZ-300/45 YT1-45Z/5 630 0.7 140 178 300 22 130 280 280 600 240 80 250 200
YWZ-400/45 YT1-45Z/6 1000 0.8 180 178 400 22 180 360 360 735 320 130 325 265
YWZ-400/90 YT1-90Z/8 1600 0.8 180 210 400 22 180 360 360 740 320 130 325 265
YWZ-400/125 YT1-125Z/10 2200 0.8 180 254 400 22 180 360 360 850 320 130 325 271
YWZ-500/125 MYT1-125Z/10 2650 0.8 200 210 500 22 200 415 415 885 400 150 380 310
YWZ-600/90 MYT1-90Z/8 3200 0.8 240 210 600 26 220 505 520 1082 475 170 475 390
YWZ-600/180 MYT1-180Z/12 5000 0.8 240 254 600 26 220 505 520 1082 475 170 475 390
YWZ-700/180 MYT1-180Z/12 8000 0.8 280 254 700 34 270 580 600 1225 550 200 540 585
YWZ-800/180 MYT1-180Z/12 10000 0.8 320 254 800 34 320 677 697 1417 600 240 620 510
YWZ-800/230 MYT1-320Z/12 12500 0.8 320 375 800 34 320 677 697 1417 600 240 620 1100
用途
MYT1系列电力液压推动器主要用于YWZ系列操动闸瓦制动器，作为起重、运输、行车等驱动装置的机械制动用。
型号含义
