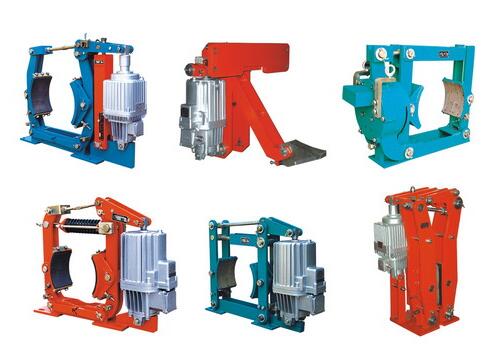

YFX-630/80电力液压防风鉄楔制动器
YFX-500/80 YFX-550/80 YFX-600/80 YFX-630/80 YFX-700/80 YFX-710/80 YFX-800/80
YFX电力液压防风铁楔制动器主要作为港口、码头、铁路等露天使用的龙门起重机、装卸桥、门座
起重机等有轨起重机工作状态的防风装置，同时也可与其他装置共同作用，用于起重机非工作状态的安全
防风制动措施。起重机工作时时突遇大风，可进行安全制动。
2.1环境温度： -25°C~+50°C（祥见推动器使用说明书）。
2.2周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。
2.3一般用于三相AC380V、50Hz（祥见推动器铭牌）。
2.3使用地点的海拔高度符合GB/T755-2000标准。
2.4技术参数：单台防风铁楔制动器的防风能力（折算为水平方向的力）F：
F=fxN轮（N轮为轮压，f为摩擦系数=0.46）
FX系列防风铁楔制动器由制动架和相匹配的Ed电力液压推动器两大部分组成。当推动器通
电，其推杆迅速升起，并通过杠杆和传动机构将铁楔提起，使起重机正常工作；推动器断电时，推动器
的推杆在弹簧力作用下，并通过杠杆将铁楔放置在钢轨上。在暴风突起情况下将车轮楔死，起到安全保
护作用。（注意：当车轮压住铁楔时，铁楔将不能被提起，此时应将起重机向相反的方向开动，待铁楔
提起后起重机再正常工作。）
4.1安装：防风铁楔先松松的用四条螺栓通过4-?L（见上图）与起重机联结在一起。
4.2调整：安装好后，调整固定板位置使铁楔平直地放置在钢轨上，同时保证推动器的升起高度h1
为8mm（此时防风铁楔制动器的工作状态为楔死状态，既铁楔紧靠车轮。如果小于8mm，应通过固
定板上的长孔将制动器整体下移，反之将制动器整体上移。）拧紧安装螺栓。然后接通电源或用
手动装置将铁楔提起到***高处，调整螺栓（4）使铁楔距离钢轨不小于16mm，并与车轮不磕碰，
同时保证弹簧（6）的安装长度在26~28毫米之间（弹簧自由长度为30mm）。断电时铁楔
放置在钢轨上离车轮的距离约50mm。***后用推动器的下降阀s来调整铁楔的下降速度（首先拧下防
尘盖，旋进调整螺钉下降速度减慢，反之下降速度加快。建议在制动器断电后，铁楔延时6s压在钢轨
上。），调整后应使所有的铁楔在断电后同时落在钢轨上。
咨询电话 15838971872
5.1要定期检查制动器的工作状况
5.2检查时应着重以下各项：
铁楔距离钢轨的距离应不小于16mm。
制动器的构件运动是否正常，调整螺母是否紧固。
推动器的工作是否正常，液压油是否足量，有无漏油和渗油现象，引入电线的绝缘是否良好。
销轴及心轴磨损量超过原直径的5％或椭圆度超过0.5mm应更新。
摩擦块是否正常的贴合在钢轨上，摩擦表面的状态是否完好，有无油腻、赃物痕迹，当摩擦块上的
齿形磨损时应加入调整垫片使摩擦块底面高出铁楔地面1 mm，齿形磨损超过一半时，应更换或维修
摩擦块。
维修时，接通电源或用手动装置将铁楔提起到***高处，将销（16）从销孔15中取出放在销孔（17）
中，这时防风铁楔处在释放状态，以便于维修。
6.1因防风铁楔制动器是单方向起作用，需对称安装。所以一台起重机***少应安装4台防风铁楔制动器
或根据实际需要安装8台、12、4N台（N为常数）。
6.2注意防风铁楔制动器的安装位置。正确的是：当某方向的防风铁楔制动器起作用时其作用点应在
起重机的重心之后（相对起重机运行方向）。如果有的在前有的在后，应通过调整推动器上的下降
阀，使在起重机重心后的防风铁楔制动器首先制动。
6.3防风铁楔制动器正常工作时，应使起重机完全停下后，铁楔再落至轨道上，以避免铁楔遭受不必要
的冲击（紧急制动状态除外），从而延长摩擦块的使用寿命。
6.4在暴风突起情况下防风铁楔制动器处于紧急制动状态，应使起重机大车行走机构与防风铁楔制动器
同时断电，将车轮楔死起到安全保护作用。
